先端技術事業本部　電子機器設計開発方針　＜3つの力＞

シンクロテックは電子機器の設計開発に“飽くなき挑戦”をしており、お客様からのご用命を＜3つの力＞で承っております。

＜3つの力＞とは？

電子機器の設計開発に当たり、お客様にお応えする＜3つの力＞とは：

(1) 設計に見合った価格・性能を引き出す回路設計、プリント基板を製作する＜技術力＞
(2) お客様視点で設計のアドバイス・コンサルタントを行い、設計に反映する＜提案力＞
(3) お客様から信頼を頂き、再度ご安心して設計をご依頼頂ける＜対応力＞

と考えています。
これらは日頃のコミュニケーションとして様々なお客様からのご注文や関連部品メーカ様との対応で得られる情報を通して、困難を乗り越え、＜phronesis＞ を積み上げていきます。

シンクロテックでは、＜3つの力＞で電子機器・プリント配線基板の設計から試作、小ロットを含めた量産をEMSとして受託製造をさせていただいております。

設計・開発	仕様決定プリント配線基板設計機構設計各種金型類の設計
↓
ユニットの製造	・プリント配線基板の製造、電子部品・半導体などの部品調達、実装・アルミ、ステン、鉄などの部品加工・射出成形品などの金型製造及び製品製造
↓
組立	組立、最終品質確認、梱包など認証取得代行業務（PSEなど) 規格測定技術調査支援

プリント配線基板は単に回路構成に合った電子・電気部品を搭載し、その信号を導電パターンで結ぶだけではなく、回路に見合った特性を引き出すための様々なノウハウが必要となります。

＜(1)技術力＞
過去の実績を踏まえた内容の改善や、先端技術（CPLD／FPGAなど)の取り込みなど、お客様に新たな付加価値の提案にも心掛けております。

＜(2)提案力＞
例えばアナログ回路の増幅器などでは高増幅率で雑音の低減、高周波回路ではLC要素によるインピーダンス整合、デジタル回路では特に携帯用機器向けに回路のワンチップ化、消費電力の低減により電池寿命の延長など、枚挙にいとまがありません。

＜(3)対応力＞

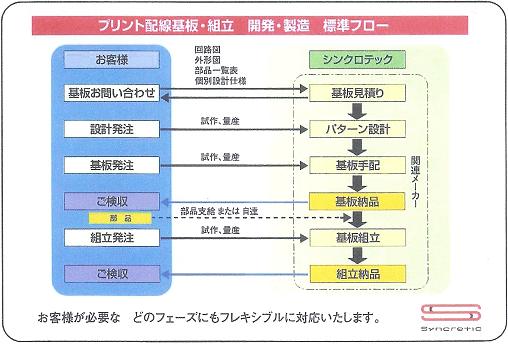

プリント配線基板のパターン設計、生基板の製作、実装部品として弊社で手配した部品（自達）、またはお客様から支給頂いた部品を使って部品実装を行い基板組立品の製作が可能です。

お客様が必要とするどのフェーズにも関連メーカ様と協力し、フレキシブルに対応致しています。

クリックすると右側に製品画像が表示されます。

シンクロテックの静電気対策
静電気は半導体、電子基板の大敵です。シンクロテックでは、静電気対策製品の取扱、静電気対策工事の受託を行っております。

PSEなどの認証取得代行
シンクロテックでは、PSEなどの認証取得の代行を承っております。取得申請に関わる煩雑な作業を代行いたしますので、お気軽にご相談ください。

即納 PLD搭載基板・半導体
シンクロテックではお客様に少しでも安くお使いいただけるように、弊社のPLD搭載基板標準品やそのために在庫しているコネクタ･スイッチなどの電子部品・ハーネス・半導体・筐体をご提供いたします。

シンクロテックでは半導体等の部品調達はもちろん、お客様の仕様に合った電子機器・プリント配線基板の設計・開発／製作、更には実装組立品まで、3つの力（技術力、提案力、対応力）で、お客様にご満足の頂ける価格／納期で対応する様に努力して参ります。

シンクロテック株式会社
電話：045-210-9141　FAX：045-210-9251　までお気軽にお問合せください。
