CPLD/FPGA搭載　電子制御回路ブロックのご提供

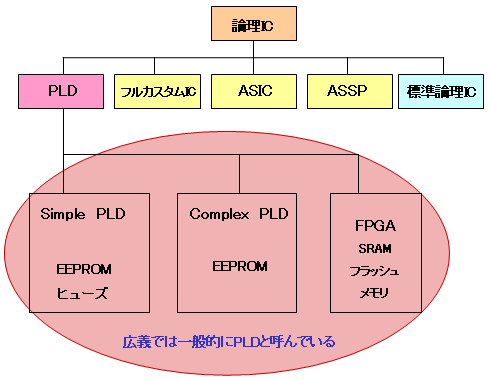

1980年代の前半よりお客様の手元でロジックデバイスの設計が可能な半導体製品としてPLD（プログラマブル・ロジック・デバイス）が出現して以来、電子機器開発の柔軟性、設計コスト削減、設計期間の短縮が図られています。
また、開発システムの環境が整備されロジック設計ツールも充実すると共に、近年の半導体設計・製造技術の進展により高密度・高機能なCPLD/FPGAが提供されたことで、部品のコストも低減され試作での使用のみならず量産品にも搭載される様になっています。
しかしながら、その豊富な機能を自由に設計に取り組み、活用することで小型・高機能な製品を低い設計コストで早期に市場投入するには、充分な開発・設計スキルが必要とされています。弊社ではお客様に代わり煩わしい論理回路設計を責任を持って受託開発し、これまでに蓄積された設計技法とお客様ニーズを先取り、産業機器向けに標準制御回路仕様化したプリント配線基板とCPLD/FPGAカスタマイズにより、実装・組立完成品を提供できる体制を構築しました。これにより、お客様の回路仕様の検討段階から論理回路設計、プリント配線基板設計、基板実装・組立までのワンストップ化で効率化を図り早期市場投入（Time on Market）することが出来ると考えています。

（注）
1：CPLDとはComplexed Programmable Logic Deviceの略語
2：FPGAとはField Programmable Gate Arrayの略語

入力信号	：	操作信号／センサー信号など（レベル、エッジ信号検出）Max4回路
LED表示出力	：	状態表示のLED表示信号　Max8回路
出力制御信号	：	AC／DC電圧制御、リレー出力（最大定格100V1.3A）
電源電圧入力	：	DC6〜24V（外部ＡＣアダプタまたは外部電池使用）

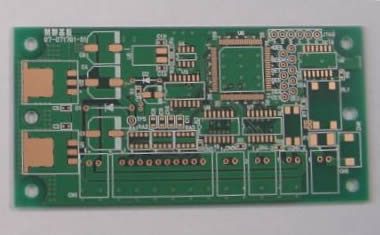

基板寸法	：	W100 × D50 × H10

タイマー制御、運転プログラム制御、導通検査判定、各種テスター、AC/DCモータ駆動制御、
LED/電灯点滅制御、CPLDトレーニングキットなど

10万円（税別）〜

仕様決定〜実装・組立納入：最短で2週間

今後、シンクロテックは電子機器の受託開発に際し、お客様ニーズにより各分野毎に標準回路仕様のシリーズ化の充実を図り、お客様のご要望に応える＜３つの力＞技術力、提案力、対応力で提案型ビジネスを積極的に推進して参ります。
